事件管理器

简介

事件管理器将记录当前地图中各个功能发送/接受的事件，并展示他们之间的对应关系

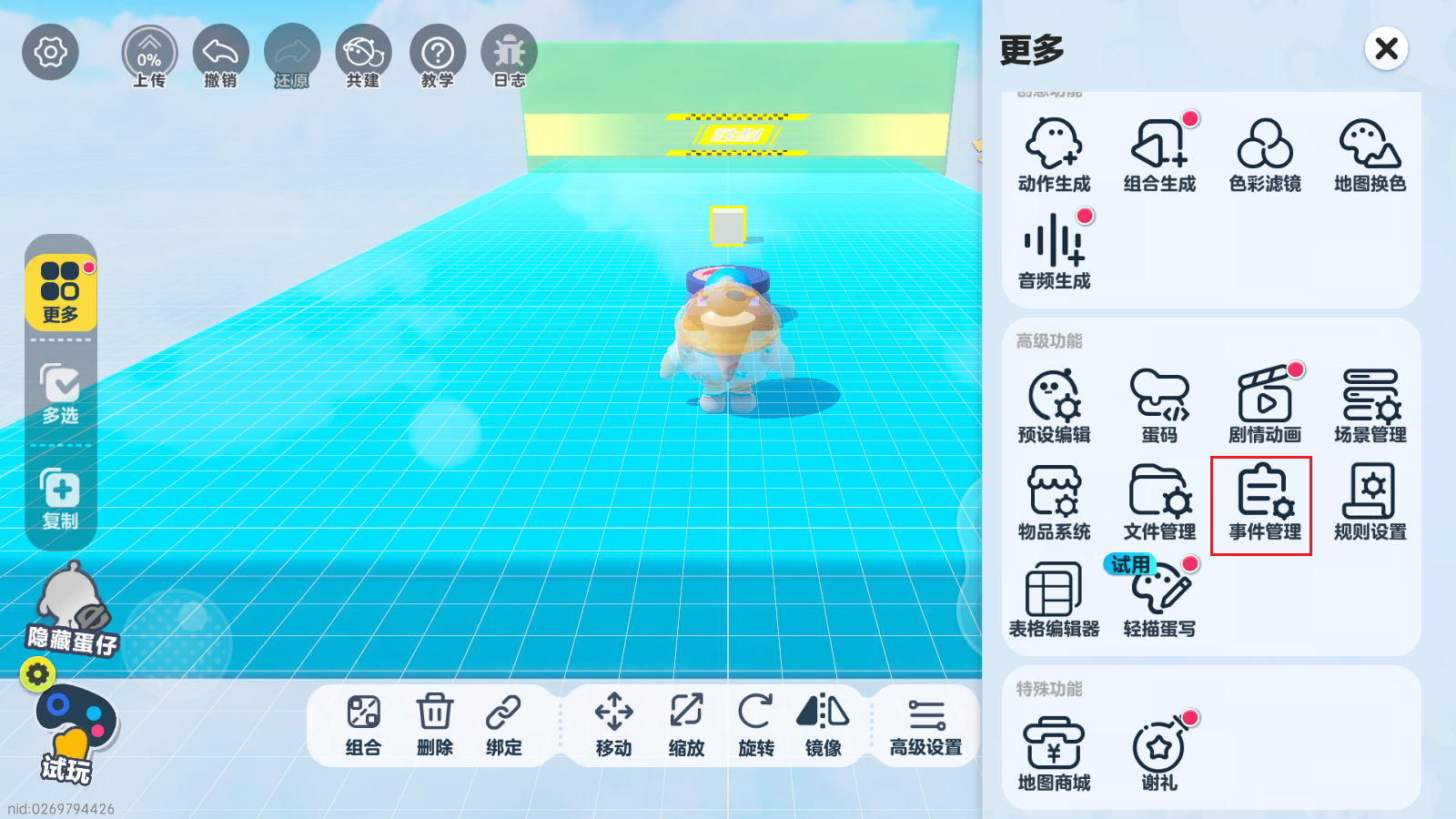

##入口 在“更多”中点击“事件管理”按钮进入

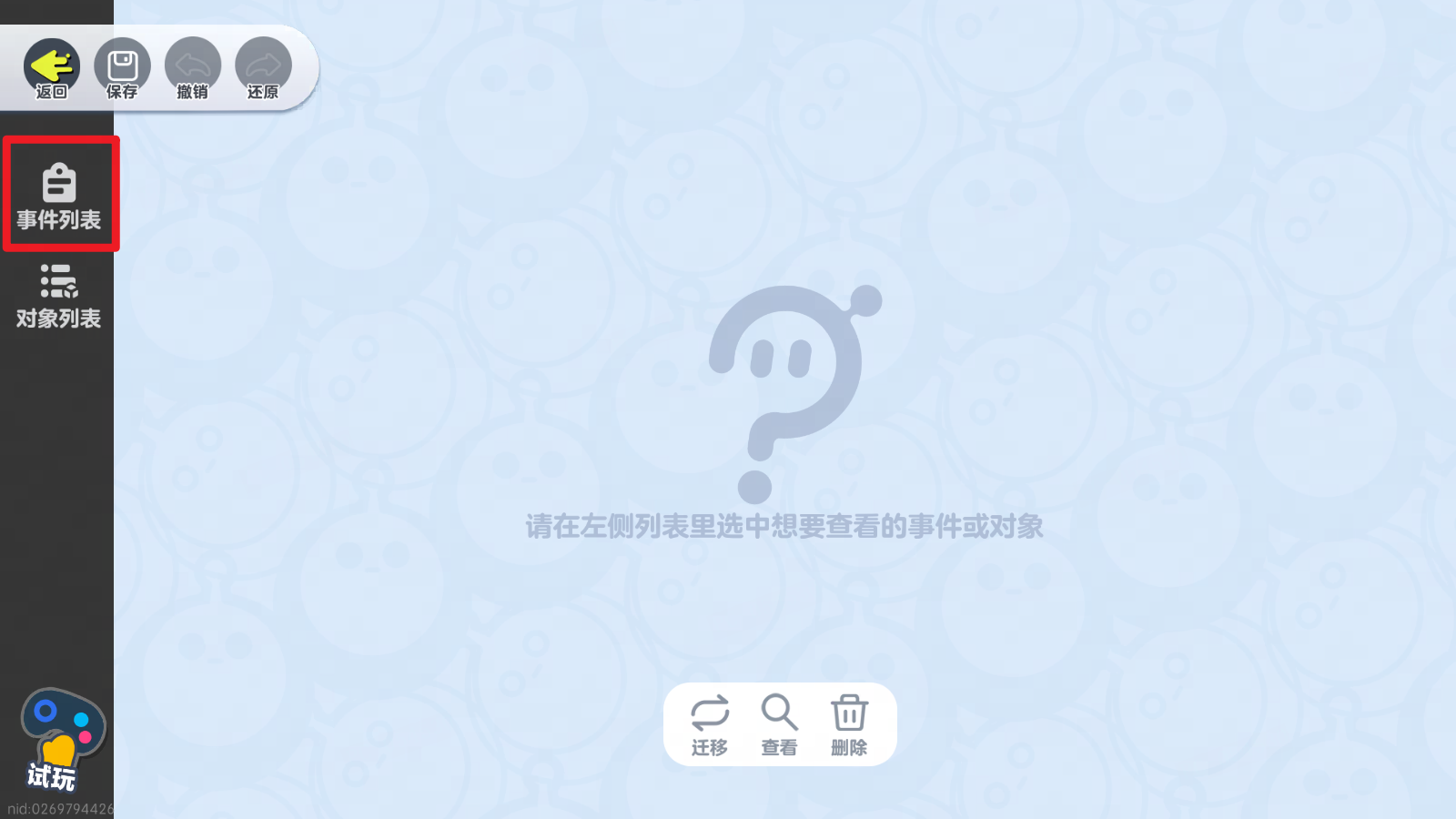

主要界面

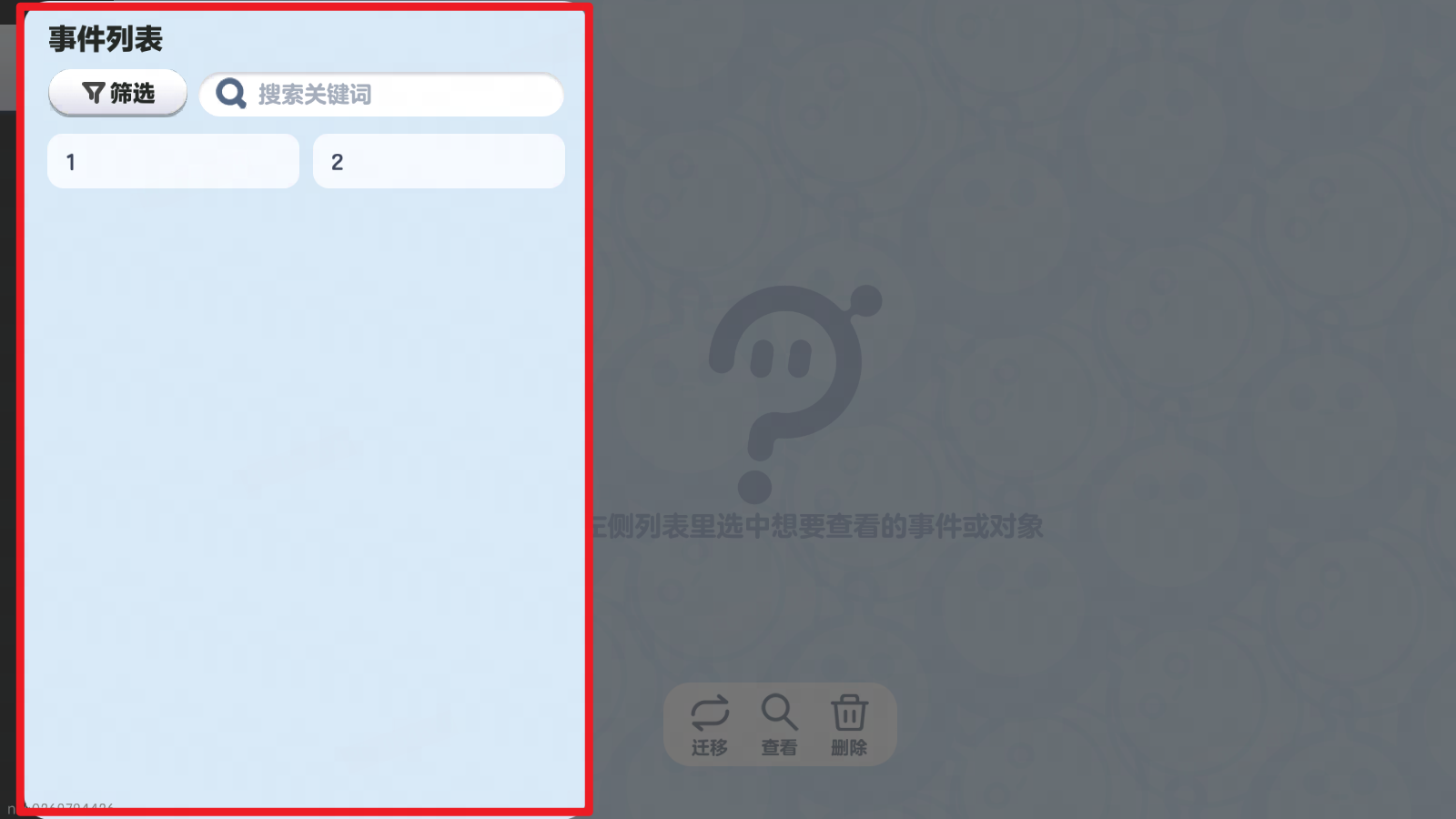

事件列表

可通过点击左侧的“事件列表”按钮呼出，将展示当前地图查找到的所有事件，选择后将进入该事件的查看界面

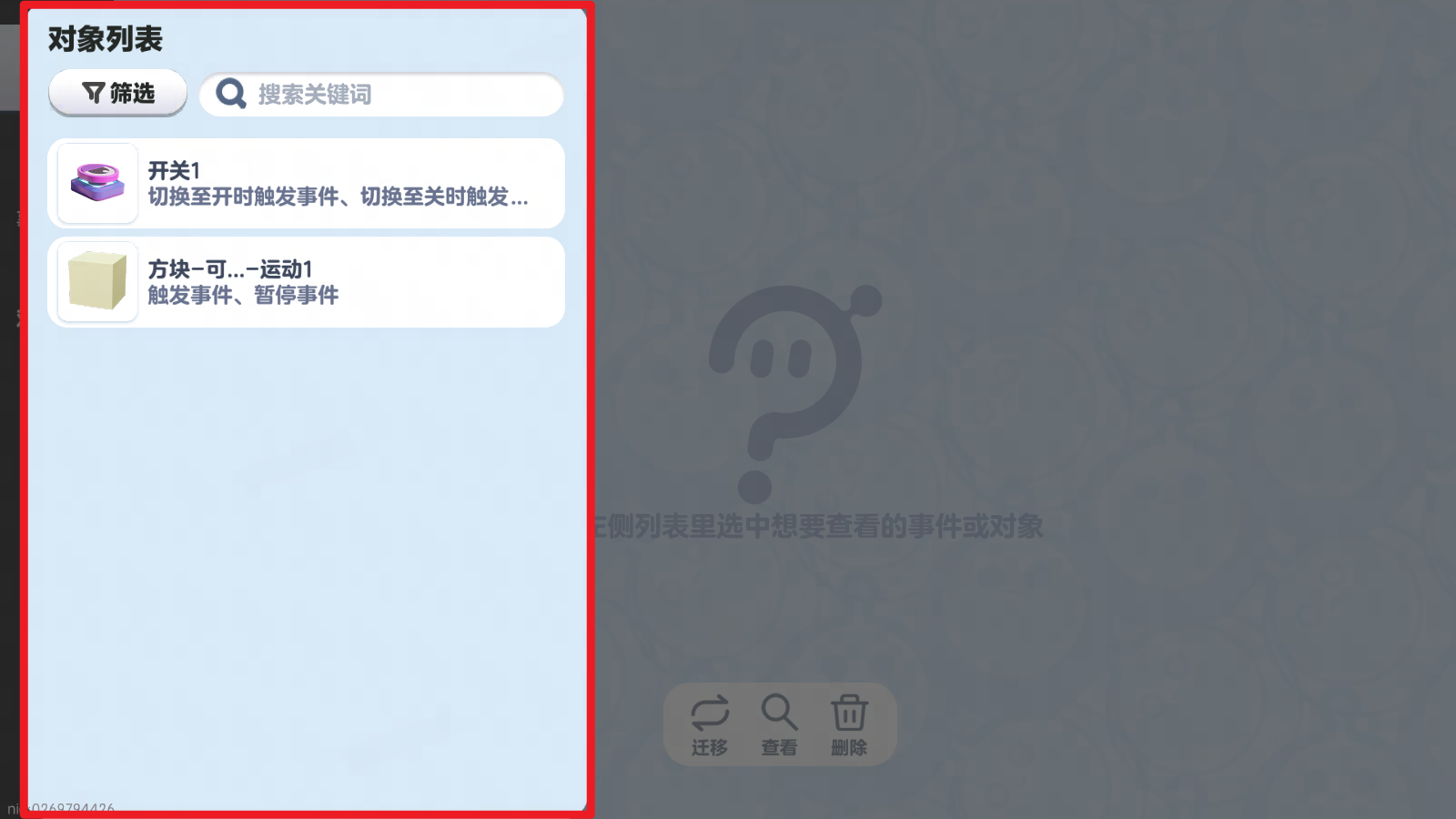

对象列表

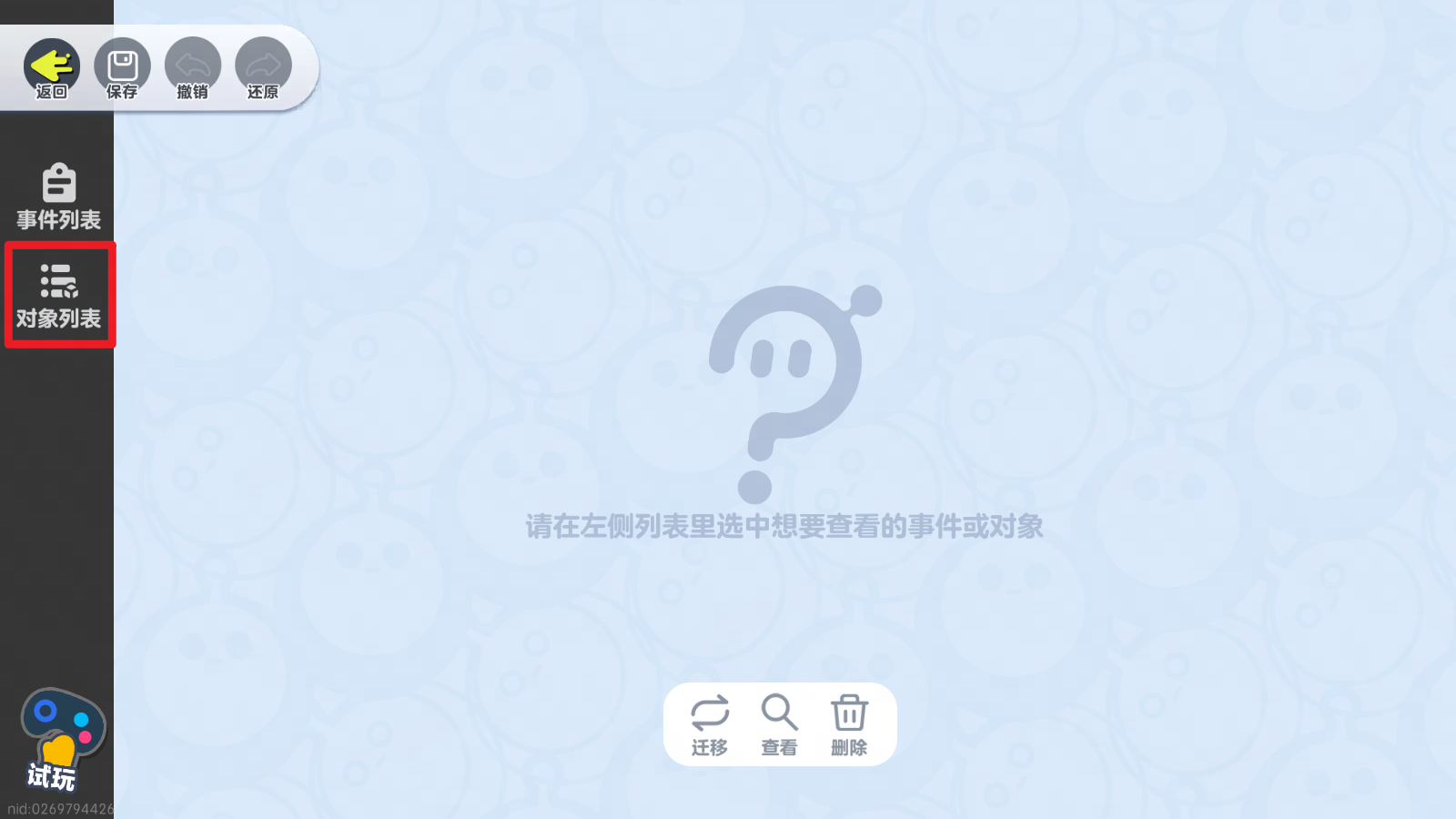

可通过点击左侧的“对象列表”按钮呼出，将展示当前地图所有发送/接收了事件的对象及相关属性，选择后将进入该对象的查看界面

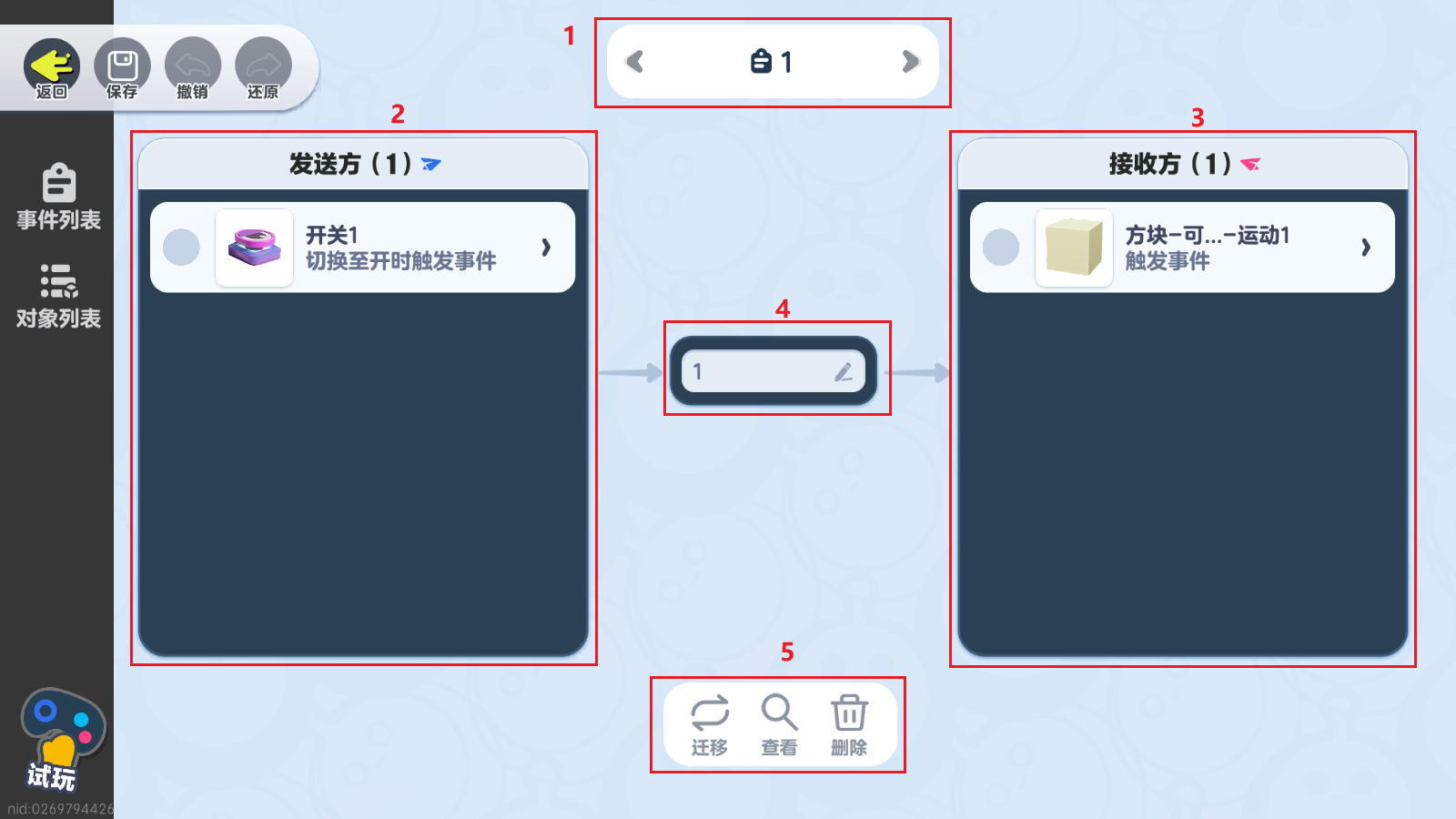

事件查看界面

事件查看界面分为以下几个模块

1、界面切换栏

用于展示当前查看的事件/对象名，并在跳转到新的查看界面后提供前进/后退功能以快速切换查看界面

2、发送方对象列表

用于展示当前事件的所有发送方对象，并提供选中和跳转功能

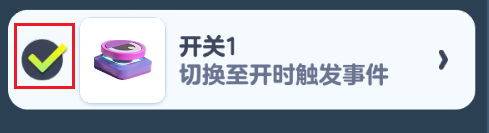

• 选中：可通过左侧勾选选中复数的对象以执行下方工具栏的相关功能

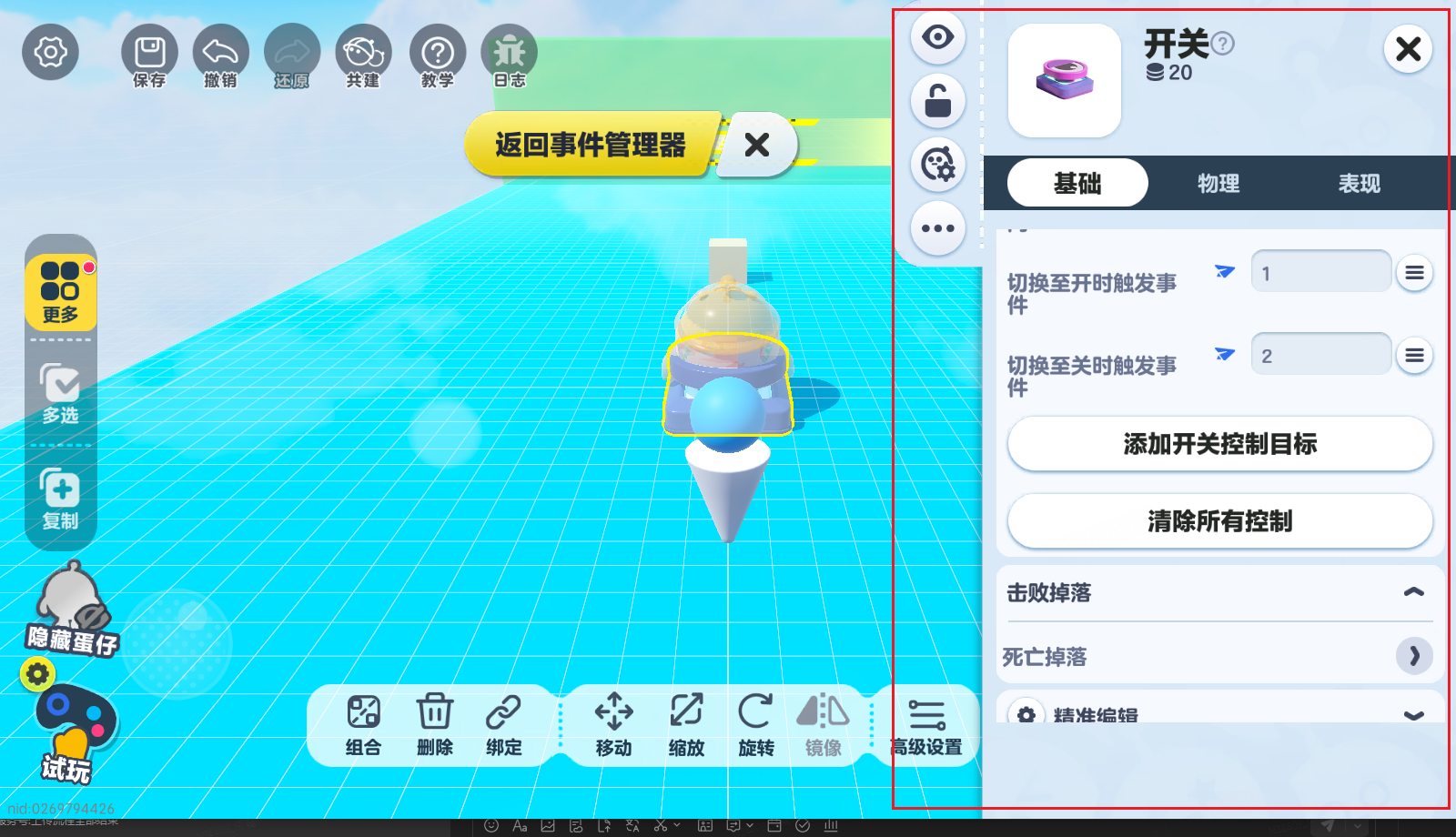

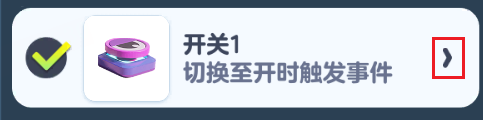

• 跳转：点击右侧的跳转按钮，将直接跳转到该对象的实际所在位置

3、接收方对象列表

用于展示当前事件的所有接收方对象，并提供选中和跳转功能（与上文发送方对象列表功能一致）

4、事件名输入框

展示当前查看事件的名称，并提供输入框以快速修改事件名，修改后所有关联对象事件属性的输入值都会替换为新的事件

5、工具栏

为选中的对象提供迁移、查看和删除三个操作功能

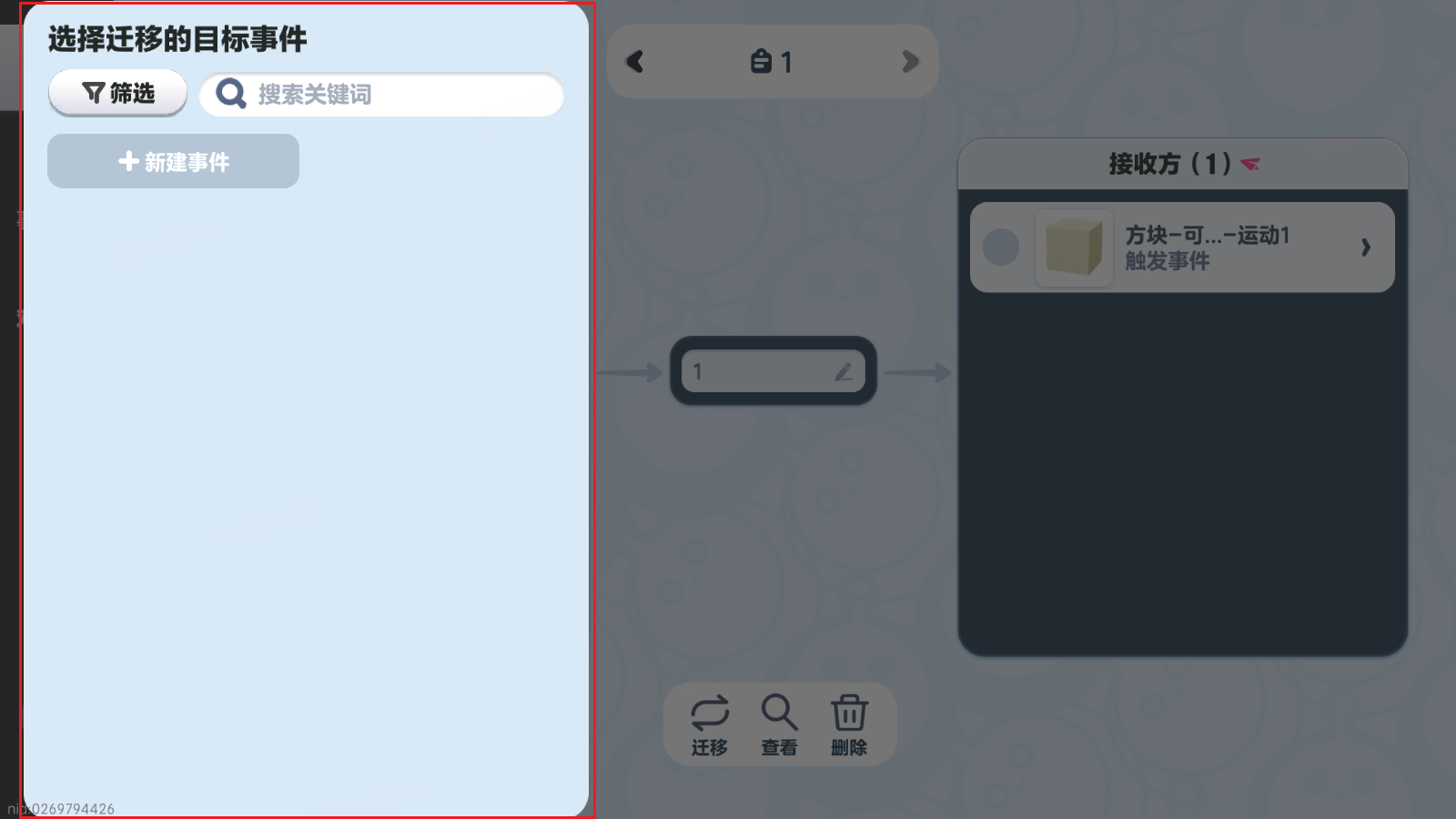

• 迁移：将选中对象事件属性的输入值替换为其他事件

• 查看：跳转到该对象的查看界面，仅单选时可用
• 删除：清空选中对象事件属性的输入值

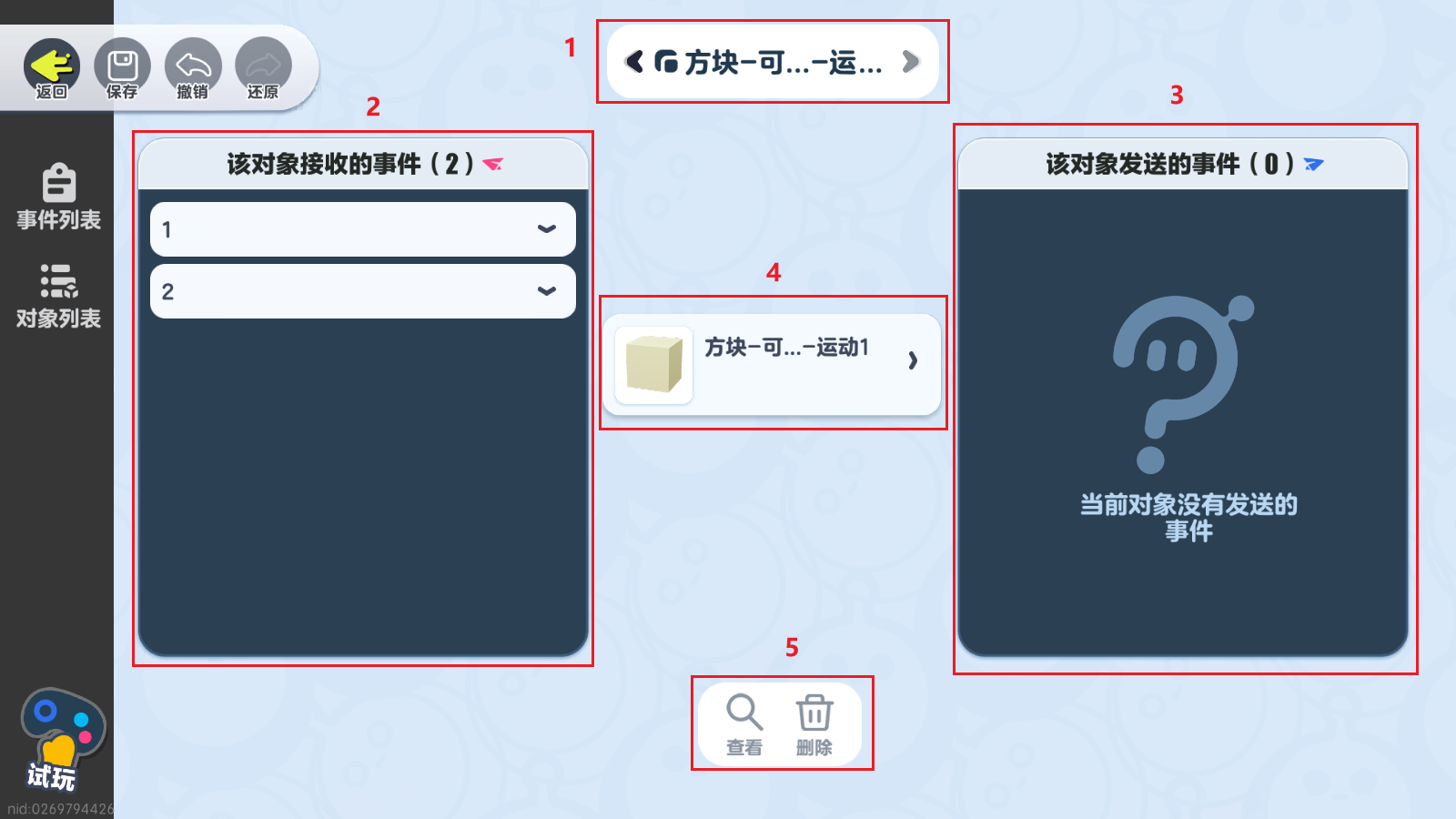

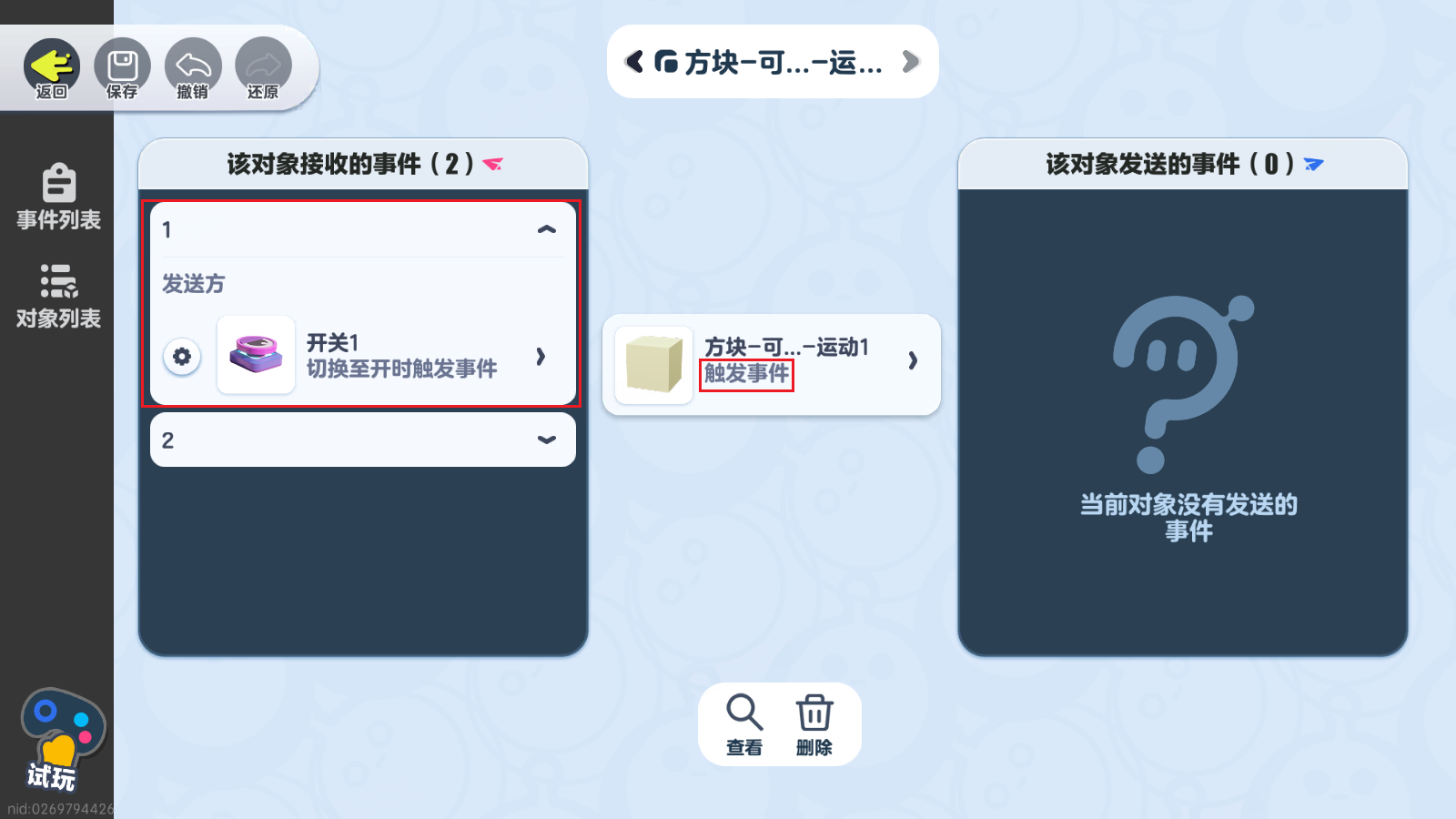

对象查看界面

事件查看界面分为以下几个模块

1、界面切换栏

用于展示当前查看的事件/对象名，并在跳转到新的查看界面后提供前进/后退功能以快速切换查看界面

2、接收事件列表

用于展示当前对象接收的所有事件，可展开事件列表以查看该事件的发送方对象

发送方对象提供查看、删除和跳转三个功能

• 查看：跳转到该对象的查看界面
• 删除：清空该对象事件属性的输入值
• 跳转：跳转到该对象的实际所在位置

3、发送事件列表

用于展示当前对象发送的所有事件，可展开事件列表以查看该事件的接收方对象

接收方对象提供查看、删除和跳转三个功能（与上文接收事件列表功能一致）

4、对象展示框

可根据当前展开的事件显示查看对象对应的事件属性，并提供查看对象的跳转功能

5、工具栏

为当前展开的事件提供查看和删除两个操作功能

• 查看：跳转到该事件的查看界面
• 删除：清空当前查看对象与该事件关联属性的输入值
